43045-0812 — 迅速な確認のための主要な電気的仕様：標準定格電流：5 A/コンタクト、標準動作電圧：250 V、絶縁抵抗：1,000 MΩ、ピッチ：3.00 mm、一般的な基板方向：垂直、2列。このリファレンスシートは、データシートの数値を実用的な設計判断に変換し、エンジニアが定格電流や定格電圧をシステム要件に迅速かつ確実に適合させることができるようにします。
製品の概要：形状、ピッチ、および主な用途

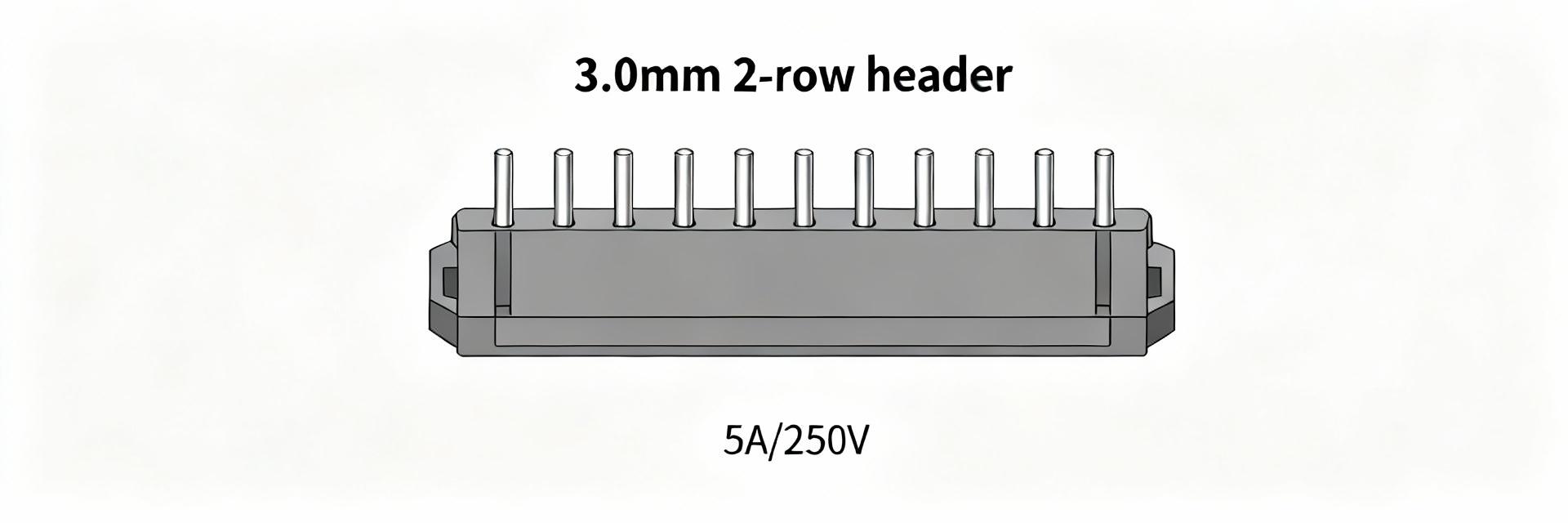

43045-0812は、スペースに制約のある電線対基板および基板対基板の嵌合に最適化された、コンパクトな3.00 mmピッチの2列基板ヘッダーです。各列8極の構成で、標準的な垂直PCBマウント、スルーホールおよびSMTの両方のバリエーションがシリーズ内に用意されています。レイアウト計画の際は、公称パッド配列を考慮し、工具の使用やコネクタ固定用ハードウェアのために0.1〜0.2インチ（2.5〜5 mm）のクリアランスを確保してください。
形状とピッチ — 特徴
ポイント：3.00 mmのピッチにより、高密度化と電流容量のバランスが取れています。
根拠：標準の3.00 mmピッチは、個別のトレースルーティングと適切なはんだフィレット形成をサポートします。
推奨事項：スルーホールかSMTかを早期に確認し、嵌合コネクタのためにヘッダー背面に0.2〜0.3インチ（5〜8 mm）のスペースを確保してください。
主な用途と電気的背景
ポイント：主な用途には、小型の電力配分やコントロールパネル用ヘッダーが含まれます。
根拠：断続的な電力線と信号線が混在するため、ピンごとの発熱管理が重要です。
推奨事項：連続電流には専用の電源ピンを割り当て、隣接するピンは信号用に予約してください。
定格電流：数値、試験条件、およびディレーティング
公表されている定格電流値を出発点とし、ピンのグループ化、温度、およびメッキに応じた実用的なディレーティングを適用してください。公表値は通常、管理されたラボ環境下での1コンタクトあたりの数値です。
電流容量ディレーティングの可視化
公表値 vs 実環境での容量
データシートには、単一ピン、30°Cの条件下で5 A/コンタクトと記載されています。メッキ、接触面積、嵌合の質によって抵抗は変化します。推奨事項：連続負荷に対しては、公表定格の70〜80%を使用してください。
熱的ディレーティングとグループ化の影響
熱結合により局所的な温度上昇が増幅されます。経験則：隣接する通電ピンが1本増えるごと、または規定温度から10°C上昇するごとに、ピンあたりの電流を約10〜15%削減してください。
定格電圧：絶縁、クリアランス、および適用限界
定格電圧のガイダンスでは、連続動作電圧と短時間の耐圧試験を区別します。湿度や汚染は絶縁破壊の閾値を低下させます。250 Vの動作電圧については、絶縁クラス（汚染度に応じて3〜6 mm）ごとの沿面距離/空間距離の近似値を選択してください。
機械的および材料的な影響
コンタクト仕上げと信頼性
仕上げとメッキは接触抵抗の増加を左右します。より高品位な貴金属仕上げは酸化に耐性があります。推奨事項：着脱回数が多い環境では金メッキを指定し、1,000〜5,000サイクル後に検査を行ってください。
ハウジングと熱拡散
ピッチやレイアウトは銅箔面積と熱拡散に影響します。サーマルビアや銅箔ベタを使用して、電源ピンからの熱を逃がしてください。空気の流れを確保するため、ヘッダーの周囲に0.1〜0.2インチ（2.5〜5 mm）の空間を確保してください。
設計チェックリストおよび選定ガイダンス
- ✓ ピンあたりの連続電流 ≤ ディレーティング後の値
- ✓ 最大システム電圧 ≤ 動作定格 × 安全マージン
- ✓ 嵌合サイクルがメッキ仕様内であること
- ✓ 環境曝露（汚染度）が評価されていること
注：2つ以上の基準を満たさない場合は、より大容量のコネクタシリーズを検討してください。
要約
- 43045-0812の主要数値： 標準定格電流は1コンタクトあたり約5 A、動作電圧定格は約250 V。ピッチは3.00 mm、絶縁抵抗は約1,000 MΩ。
- ディレーティングが不可欠： 隣接するピンが1本増えるごと、または規定温度から10°C上昇するごとに、ピンあたりの連続電流を約10〜15%削減してください。
- 電圧の安全性： 公表されている定格電圧を連続動作電圧として扱い、環境に応じたディレーティングを考慮して沿面距離/空間距離を設計してください。
- 選定チェックリスト： 調達を確定する前に、電流、電圧マージン、嵌合サイクル、および基板スペースを最終確認してください。
